Перетин кабелю для проводки в будинку | Як розрахувати правильно

Електрична проводка є важливою частиною інженерних систем будинку, від якої залежить безпека та стабільність усього електропостачання. За неправильного підбору перерізу кабелю можливі перевантаження, перегрів, пошкодження ізоляції, короткі замикання і навіть пожежі. Тому точний розрахунок перерізу кабелю є обов’язковим етапом будь-якого ремонту чи будівництва.

У цій сфері не можна покладатися на припущення або неперевірені поради, адже всі розрахунки базуються на чітких фізичних і математичних закономірностях. Давайте розглянемо весь процес — від визначення навантаження до вибору матеріалу жил — щоб допомогти створити безпечну та надійну електромережу для житла.

Етап 1. Підрахунок загального навантаження

Перший і найголовніший крок у нашому інженерному завданні — визначення загального електричного навантаження. Уявіть, що ви плануєте систему водопостачання: вам потрібно точно знати, скільки кранів будуть відкриті одночасно, щоб підібрати правильну трубу. З електрикою ситуація абсолютно ідентична. Вам необхідно скласти детальний список усіх електроприладів, які будуть підключені до конкретної лінії.

Щоб зробити цей розрахунок правильно та не пропустити жодної деталі, дотримуйтесь такого чіткого алгоритму дій:

Випишіть усі стаціонарні великогабаритні прилади (холодильник, електричний бойлер, пральна машина, духова шафа, варильна поверхня).
Додайте до списку дрібну побутову техніку, яка використовується регулярно на цій лінії (чайник, мікрохвильова піч, фен, праска, тостер).
Врахуйте освітлення кожної кімнати, навіть якщо ви плануєте використовувати виключно енергозберігаючі LED-лампи, адже їхня кількість може створювати певне навантаження.
Обов’язково передбачте резерв потужності для пристроїв, які ви можете придбати в майбутньому (наприклад, кондиціонер, зволожувач повітря або посудомийна машина).

Після того, як детальний список повністю складено, вам потрібно знайти номінальну потужність кожного приладу. Зазвичай вона вказується виробником на заводській наклейці (шильдику) на задній панелі або в інструкції з експлуатації. Наприклад, стандартний електрочайник споживає близько 2000 Вт (2 кВт), мікрохвильовка — 1000 Вт, а сучасний холодильник середнього розміру — близько 300 Вт. Якщо всі ці прилади увімкнути одночасно на одній кухонній лінії, сумарне навантаження миттєво складе 3300 Вт. Це абсолютно реальний кейс звичайної кухні, де вранці сім’я одночасно готує сніданок. Якщо провід не розрахований на такий обсяг енергії, його жили почнуть інтенсивно грітися.

Етап 2. Вибір матеріалу та типу провідника

Коли ми знаємо загальну потужність, постає надзвичайно важливе питання вибору самого матеріалу провідника. Раніше, у період масової забудови минулого століття, для здешевлення проектів повсюдно застосовувався алюміній. Це мало сенс, коли найпотужнішим приладом у квартирі була радянська праска і кілька ламп розжарювання. Сьогодні енергоспоживання середнього домогосподарства зросло в десятки разів. Алюмінієві дроти від постійних перепадів температури стають ламкими, мікротріщини погіршують провідність, утворюються точки локального нагріву, і контакт врешті-решт відгорає. Сучасні міжнародні та державні стандарти безпеки вимагають використання виключно мідних жил для внутрішньої розводки житлових приміщень.

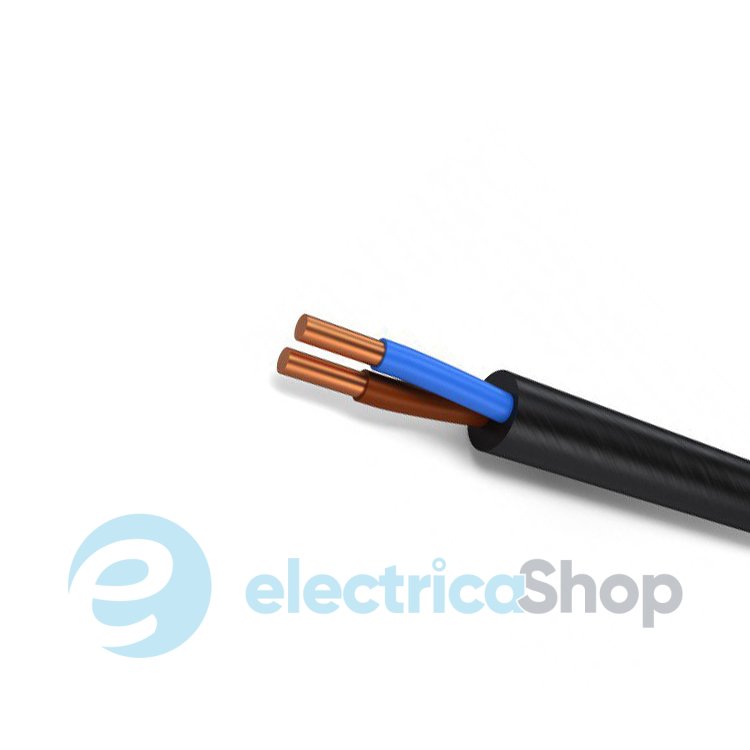

Однак мідний дріт також буває дуже різним: одножильним (монолітним), багатожильним, з різним ступенем горючості ізоляції. Фахівці радять використовувати монолітні варіанти марок ВВГнг або NYM, оскільки вони не підтримують горіння і мають бездоганний термін служби. Якщо ви сумніваєтеся у правильному виборі та хочете достеменно розібратися, який кабель кращий для проводки в будинку, варто звернути увагу на спеціалізовані рішення від провідних виробників. Вони мають високоякісну подвійну ізоляцію, яка надійно захищає від механічних пошкоджень, вологи та перетирання, гарантуючи стабільну роботу мережі на десятиліття вперед. Завдяки правильному підбору ви назавжди уникаєте ризиків, пов’язаних із перегрівом та руйнуванням стінового покриття.

Етап 3. Розрахунок сили струму та запас міцності

Наступний етап — переведення Ват в Ампери. Всі автоматичні вимикачі, розетки та провідники маркуються саме в Амперах, тому нам необхідно точно обчислити силу струму. Для цього використовується проста, але фундаментальна фізична формула: сила струму (I) дорівнює потужності (P), поділеній на напругу мережі (U).

Зробимо практичний розрахунок для стандартної однофазної мережі, яка використовується в більшості українських квартир:

Беремо нашу підраховану сумарну потужність кухонної лінії, яка склала 3300 Вт.
Ділимо це значення на стандартну напругу в українських побутових мережах, тобто на 220 Вольт.
Отримуємо математичний результат: рівно 15 Ампер.
Додаємо обов’язковий інженерний запас міцності у розмірі 20-30 відсотків від отриманої суми.

Значення 15 Ампер — це чисте значення струму, який протікатиме по жилах у момент вашого пікового навантаження. Але тут обов’язково вступає в дію залізне правило запасу міцності. Професійні інженери ніколи не проектують системи впритул до їхніх максимальних можливостей, залишаючи зазор для непередбачуваних ситуацій. Після додавання запасу наша лінія повинна безпечно витримувати щонайменше 19-20 Ампер. Якщо глибше звернутися до фізики цього процесу, такий запас блискуче компенсує падіння напруги в мережі та пускові струми потужних електродвигунів. Наприклад, коли запускається компресор вашого холодильника або кондиціонера, він може споживати втричі більше енергії на частку секунди, ніж заявлено в його номінальному робочому режимі.

Етап 4. Умови прокладання та тепловіддача

Умови монтажу та прокладання безпосередньо впливають на природну тепловіддачу провідника. Уявіть людину в теплій зимовій куртці в закритому задушливому приміщенні та ту ж саму людину на відкритому прохолодному вітрі. Мідна жила в товщі стіни поводить себе дуже подібно: чим гірше охолодження, тим швидше зростає температура металу.

Існує кілька основних та найпопулярніших способів монтажу, кожен з яких диктує свої суворі умови тепловіддачі:

Прихована проводка в глибоких штробах під товстим шаром штукатурки (тепловіддача тут найгірша, жили нагріваються найшвидше).
Прокладання в спеціальних пластикових гофрованих трубах за гіпсокартонними перегородками або в порожнинах натяжної стелі.
Відкритий монтаж у пластикових кабель-каналах або плінтусах безпосередньо по поверхні стін (тут охолодження значно краще завдяки циркуляції повітря).
Специфічний монтаж у землі під газоном або на вулиці по повітрю (вимагає додаткового, посиленого захисту від ультрафіолету та ґрунтової вологи).

Головне правило тепловіддачі звучить так: чим гірше охолоджується дріт у своєму середовищі, тим більшим (товщим) має бути його переріз для безпечного проходження тієї ж самої сили струму. Для типової прихованої проводки мідна жила перетином 1.5 квадратних міліметра безпечно витримує струм до 15 Ампер (це приблизно 3.3 кіловат), тоді як переріз 2.5 квадрата легко впорається з 21 Ампером (до 4.6 кіловат). Саме тому непохитним золотим правилом кваліфікованих електриків є використання дроту на 1.5 квадрата виключно для ліній освітлення та 2.5 квадрата для всіх звичайних розеточних груп. Для дуже потужних споживачів, таких як електричні варильні поверхні або проточні водонагрівачі, потрібні індивідуальні посилені лінії з перерізом 4 або навіть 6 квадратних міліметрів.

Щоб уникнути підробок, професійні монтажники та інженери закуповують матеріали лише у перевірених, офіційних дистриб’юторів. Чудовим і авторитетним прикладом такого майданчика є магазин https://electrica-shop.com.ua/ua/ , де зібрано величезний асортимент виключно сертифікованої електротехнічної продукції. Працюючи з надійними та відповідальними постачальниками, ви інвестуєте у свій багаторічний спокій. Якісний мідний провідник від відомого європейського чи українського бренду служитиме вам понад півстоліття, не змінюючи своїх первісних фізико-хімічних властивостей. Більше того, експерти таких профільних платформ завжди можуть надати глибокі, фахові консультації щодо специфікацій та нюансів монтажу.

Підсумовуючи всі ці глибокі інженерні нюанси, стає абсолютно очевидним, що проектування домашньої електромережі — це комплексне, багатошарове завдання, що потребує максимальної уважності, терпіння та математичної точності. Ви завжди починаєте з педантичного збору даних про всі електричні прилади у вашому домі, переводите їхню загальну сумарну потужність в Ампери, обов’язково додаєте інженерний резервний запас міцності, детально аналізуєте умови майбутнього монтажу в стінах, і лише після проходження всіх цих кроків обираєте відповідний номінал.

Ніколи не намагайтеся заощадити на перерізі чи якості кольорового металу. Фактична різниця в ціні між тонким сумнівним дротом з ринку і якісним сертифікованим виробом від лідера галузі становить лише дуже малу, непомітну частку від загального бюджету всього ремонту. Однак абсолютний спокій, довгострокова безпека вашого дорогоцінного майна та, найголовніше, життя і здоров’я ваших близьких — це безцінні величини, які не піддаються жодним фінансовим вимірам чи компромісам. Прагніть до технічної досконалості в кожній деталі, завжди спирайтеся на доведені закони фізики, інвестуйте виключно в надійні та перевірені часом матеріали, і ваш дім перетвориться на по-справжньому безпечну, затишну та комфортну фортецю, де кожна розетка та кожен вимикач працюватимуть бездоганно десятиліттями.
